TPS^®/系統網路架構(SNA)

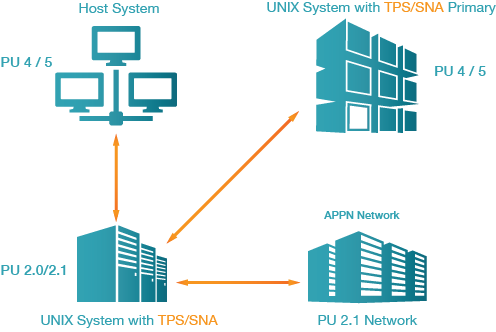

是針對傳統階層式子區域網路(PU 4/5至PU 2.0)和P2P網路(PU 2.1)而建置的完整功能性系統網路架構。支援邏輯單元(LU)包括支援dependent LU 0、1、2、3、4與7，以及支援dependent和independentLU 6.2。TPS^®/SNA支援同系統多重連結(實體單元/PU)和數據連結(依系統硬體轉接器數量和類型而定)。支援數據連結類型包括：SDLC、Token Ring、乙太網路或數據連結交換 – 交換器間通訊協定(DLSw)。

TPS^®/SNA提供整套標準SNA應用程式介面(API)，包括一般程式設計介面通訊(CPI-C)、高階程式對程式通訊(APPC)、以及適用LU 0、1、2、3、4與7的從屬LU應用程式介面。開發人員接著可將通往介面的使用者應用程式，直接寫入主機應用程式。TPS^®/SNA亦能搭配TPS^® /SNA Primary建立「虛擬SNAMainframe」，以便於將主機應用程式移植至UNIX^®平台。

TPS^®/SNA搭配TPS®/3270 (SNA)模擬器、TPS^®/遠程作業登錄(RJE)和多種網路應用軟體，力求提供最佳Client端至主機連線效能。TPS^®/SNA亦能搭配TPS^®/TN3270Server使用，便於打造TN3270網路閘道環境。

TPS^®/SNA不僅具備高度可靠性，亦讓主機連線作業符合經濟效益又容易使用。

TPS^®/SNA能使用TPS^®/SNA Primary來模擬「虛擬SNAMainframe」，對於欲汰換Mainframe或撰寫客製化應用程式的企業，正是再理想不過的產品。TPS^®/SNA支援TPS^®/ SNA應用程式介面，正是開發SNA應用程式的絕佳組合。

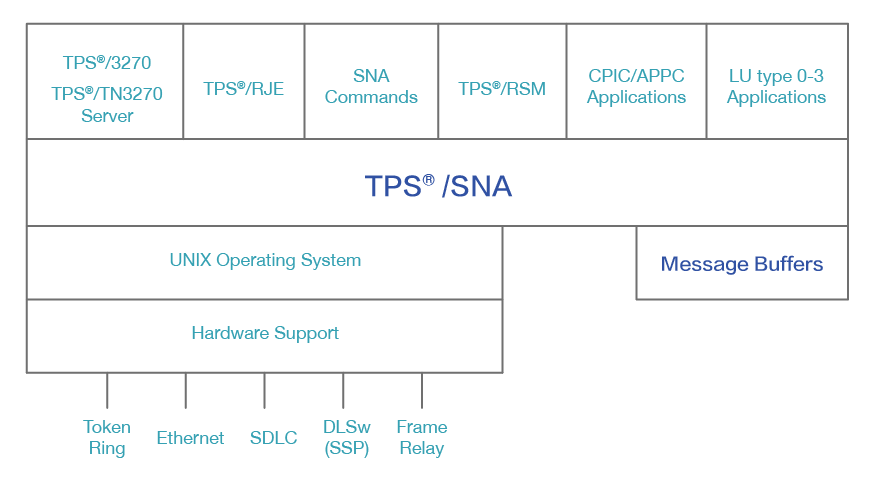

架構

TPS^®/ SNA使用UNIX^®標準功能，支援數據連結和應用程式介面，致使TPS^®/SNA得以移植UNIX^®平台且提供相同外觀，彷彿TPS^®/SNA在UNIX^®平台上執行。此外，亦能讓產品不受UNIX版本異動影響。作業系統升級時，SNA無須隨之更新。

TPS^®/SNA在設計上著重執行效能，採用高階訊息緩衝處理技術來處理SNA流量，力求降低處理器與記憶體負荷。

產品定位

TPS^®/SNA是分散式UNIX^®網路SNA連線的理想解決方案。除功能完備、高度可靠、傳輸效能最高、系統負荷最低外，價格更具競爭力。

主要特色

• SNA軟體平台功能完備，能連接上游SNA主機與APPN網路。
• 支援LU 6.2(CPI-C與APPN)和dependent LU 0、1、2、3、4和7型應用程式介面(API)。
• 支援多種不同數據連結類型，包括SDLC、Token Ring、乙太網路、數據連結交換(交換器間通訊協定)。
• 易於安裝設定。
• 能搭配TPS^®/SNA Primary使用以提供「虛擬SNA Mainframe」。
• 系統資源需求低。
• 高可靠度與效能。
• 介面具備整套SNA應用程式。
• 高階問題識別診斷工具。
• 從TPS^®系統起家 - 擁有逾25年專精於提供網路軟體和全球大型企業技術支援的豐富傳承。

資料連結通訊協定

TPS^®/ SNA支援多種資料連結類型：

Synchronous Data Link Control ( SDLC )

Token Ring

Ethernet

DLSw - Data Link Switching connection ( SSP - Switch-to-Switch Protocol )

 Uses TCP/IP connection

 PU connection to DLSw router using SSP

PU type 2.0 support ( connection to host PU 4/5 )

  Up to 255 dependent LUs per PU

PU type 2.1 support ( connection to APPN networks or host PU 4/5 systems )

 Up to 10,000 independent LU sessions

 APPN LEN node support

 APPN EN node support

 APPN NN node support

SNA LU 協定：

 Dependent LU support for LUs 0, 1, 2, 3, 4, and 7

 Dependent and independent LU support for LU 6.2

SNA APIs：

 CPI-C ( Common Programming Interface - Communications ) for both C and COBOL languages

 APPC ( Advanced Program-to-Program Communications ) ( IBM^® Implementation only )

 Dependent LU API for LU types 0, 1, 2, 3, 4, and 7

管理系統

TPS^®/SNA專為在中央主機地點直接安裝/配置，進而持續有效管理而設計。管理子系統提供以下優點：

• 使用作業系統標準設備進行安裝
• 設定快速簡單
• 完整呈現SNA與PU狀態
• 錯誤登錄檔
• 徹底追蹤設備，包括完整格式化輸出

其他特色

• 透過位址或COS進行LU優先順序排列
• 在Token Ring或乙太網路裝有多重PU
• 轉換程式能將型態配置從IBM SNA伺服器轉移至AIX

網路可用度與彈性

TPS^®/SNA提供自動重啟連線和標準連線錯誤復原程序，支援任務關鍵性網路運作。
